Gytc8AS आकृति 8 फाइबर ऑप्टिक केबल 2-144 कोर PE जैकेट SM आर्मर्ड ओवरहेड सेल्फ-सपोर्टिंग आउटडोर नेटवर्किंग

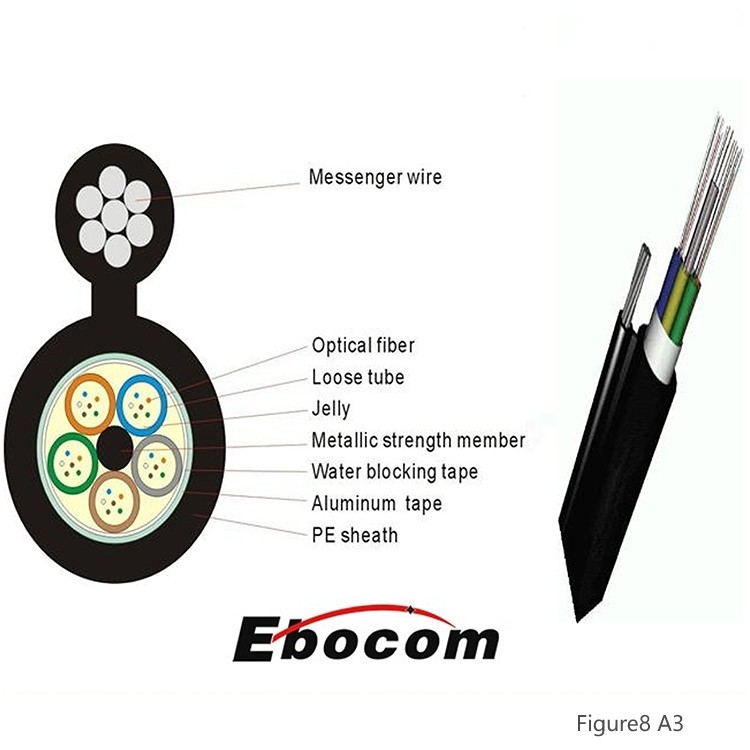

आकृति 8 फाइबर ऑप्टिक केबल का निर्माण सिंगल-मोड या मल्टी-मोड फाइबर को उच्च मापांक प्लास्टिक से बनी एक ढीली आस्तीन में रखकर किया जाता है और इसे पानी-अवरोधक यौगिक से भरा जाता है। कोर का केंद्र एक धातु सुदृढीकरण कोर है, और कुछ कोर के लिए, धातु सुदृढीकरण कोर पर पॉलीइथिलीन की एक परत को बाहर निकाला जाता है. ढीली ट्यूबइंग (और भराव रस्सी) को एक कॉम्पैक्ट बनाने के लिए केंद्र सुदृढीकरण कोर के चारों ओर घुमाया जाता है
और गोल कोर, कोर में अंतराल को पानी-अवरोधक भराव से भरा जाता है। केबल कोर को स्टील-प्लास्टिक कंपोजिट टेप से अनुदैर्ध्य रूप से लपेटा जाता है और स्टील स्ट्रैंड के समानांतर रखा जाता है, जबकि 8-अक्षर म्यान को केबल में निचोड़ा जाता है।
उत्पाद की विशेषताएं:
- फाइबर की अवशिष्ट लंबाई का सटीक नियंत्रण, जो यह सुनिश्चित करता है कि फाइबर ऑप्टिक केबल में अच्छी तन्यता गुण और तापमान विशेषताएं हैं;
•ढीला आवरण सामग्री स्वयं में अच्छी हाइड्रोलिसिस प्रतिरोध और उच्च शक्ति है, और ट्यूब विशेष तेल पेस्ट से भरा है, जो ऑप्टिकल फाइबर के लिए एक प्रमुख सुरक्षा है;
• स्थापित करते समय स्टील स्ट्रैंड लगाने की आवश्यकता नहीं है, जो निर्माण गति को 3-4 गुना बढ़ाता है और स्थापना लागत को कम करता है;
• फाइबर ऑप्टिक केबल का अच्छा जलरोधी प्रदर्शन:
1. सिंगल स्टील वायर सेंटर सुदृढीकरण,
- विशेष तेल पेस्ट से भरा ढीला आवरण,
- 100% केबल कोर भरना,
- केबल की नमी-प्रूफ क्षमता में सुधार के लिए डबल-साइडेड प्लास्टिक कोटेड स्टील टेप (PSP/APL),
- ऑप्टिकल केबल के अनुदैर्ध्य रिसाव को रोकने के लिए अच्छे जल-अवरोधक पदार्थ।
MainTechnical Parameters:
- ऑप्टिकल विशेषताएं
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन
(+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| बैंडविड्थ (कक्षा ए) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| संख्यात्मक एपर्चर | 0.200±0.015NA | 0.275±0.015NA | |||
| केबल कटऑफ तरंग दैर्ध्य | ≤1260nm | ≤1480nm | |||
-
संरचना पैरामीटर
| केबल प्रकार | फाइबर गणना | ढीली ट्यूबों की संख्या | भराव | केबल व्यास (मिमी) | केबल वजन
(किलो/किमी) |
अनुमेय तन्यता बल लंबा/छोटा टर्म (एन) |
चपटा बल की अनुमति है लंबा/छोटा टर्म(एन/100मिमी) |
बेंडिंग त्रिज्या स्टेटिक/डायनामिक
(मिमी) |
| GYTC8A/S-2~6 | 2~6 | 1 | 4 | 9.5×18.3 | 218 | 600/1500 | 300/1000 | 10D/20D |
| GYTC8A/S-8~12 | 8~12 | 2 | 3 | 9.5×18.3 | 218 | 600/1500 | 300/1000 | 10D/20D |
| GYTC8A/S-14~18 | 14~18 | 3 | 2 | 9.5×18.3 | 218 | 600/1500 | 300/1000 | 10D/20D |
| GYTC8A/S -20~24 | 20~24 | 4 | 1 | 9.5×18.3 | 218 | 600/1500 | 300/1000 | 10D/20D |
| GYTC8A/S-26~30 | 26~30 | 5 | 0 | 9.5×18.3 | 218 | 600/1500 | 300/1000 | 10D/20D |
