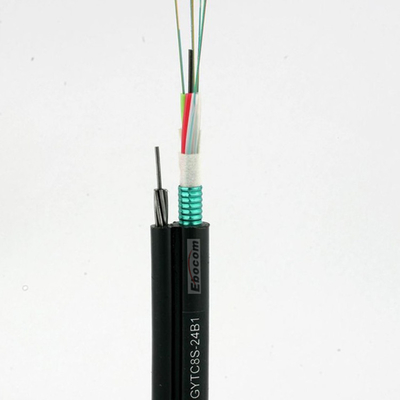

GYTC8S चित्रा 8 लाल सुल्ते मल्टी सेलो मोड ट्यूब G652D सेल्फ-हेल्प केबल 2-14 के आधार का
GYTC8S फिगर 8 लाल सुएल्टा
विवरण
GYTC8S फाइबर ऑप्टिक केबल, केबल की संरचना उच्च मॉड्यूल प्लास्टिक में पैक पनरोक मिश्रित ढीली ट्यूब, एकल मोड और बहु मोड ऑप्टिक फाइबर से बना है,धातु प्रबलित निलंबन लाइन, स्टील-पीई सीमेंट स्व-समर्थन ढीली ट्यूब घुमावदार बाहरी संचार केबल का आवरण। केबल कोर के बीच में एक एफआरपी है।कॉम्पैक्ट परिपत्र केबल कोर एक ढीली आस्तीन (पैकिंग गास्केट) और एक केंद्र प्रबलित कोर से बना हैकेबल कोर के समानांतर धातु प्रबलित केबल बिछाने के बाद, पीई शीट केबल कोर है,और केबल कोर एक प्लास्टिक लेपित प्लास्टिक स्टील पट्टी के साथ अनुदैर्ध्य कवर किया जाता है
मुख्य विशेषता
* केबल की अच्छी खिंचाव प्रतिरोध और पर्यावरण संरक्षण विशेषताओं को सुनिश्चित करने के लिए फाइबर की अतिरिक्त लंबाई का सटीक नियंत्रण।
* दो तरफा प्लास्टिक लेपित स्टील टेप आर्द्रता प्रतिरोध और साइड संपीड़न प्रतिरोध प्रदान करता है।
* जस्ती इस्पात के तार से स्व-सहायक केबल की स्थापना के लिए आवश्यक तन्यता शक्ति की गारंटी मिलती है।
* यह केबल 100 मीटर या उससे कम की चौड़ाई वाले स्व-समर्थन वाले ऊपरी वायरिंग के लिए उपयुक्त है। यह सस्पेंशन लाइनों और केबल हैंगर पर बचत करते हुए अधिक कुशल निर्माण प्रदान करता है।
आवेदन क्षेत्र
यह उत्पाद लंबी दूरी और कार्यालय के भीतर संचार के लिए उपयुक्त है।
फाइबर विनिर्देश:
| G.652D (B1.3) एकल-मोड ऑप्टिकल फाइबर का तकनीकी पैरामीटर | |||
| विशेषताएं | शर्तें | निर्दिष्ट मूल्य | इकाइयां |
| ऑप्टिकल विशेषताएं | |||
| मोड फ़ील्ड व्यास (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| कट-ऑफ तरंग दैर्ध्य (λcc) | ≤1260 | एनएम | |
| क्षीणन गुणांक | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
डीबी/किमी डीबी/किमी डीबी/किमी |
| मैक्रो झुकने का नुकसान | φ75mm, 100 सर्किल्स, 1550nm पर | ≤0.1 | डीबी |
| कमजोरी असमानता | ≤0.05 | डीबी | |
| फैलाव गुणांक | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| शून्य फैलाव तरंग दैर्ध्य | 1300~1324 | एनएम | |
| अधिकतम शून्य फैलाव ढलान | ≤0.093 | Ps/ ((nm2.km) | |
| समूह अपवर्तन सूचकांक (सामान्य मूल्य) | 1310nm 1550nm |
1.466 1.467 |
|
| ज्यामितीय विशेषता | |||
| आवरण का व्यास | 125.0±10 | μm | |
| कोर/क्लेडिंग समकक्षता त्रुटि | ≤0.8 | μm | |
| आवरण की गैर-सर्कुलरता | ≤1.0 | % | |
| कोटिंग व्यास | 245.0±10 | μm | |
| आवरण/कोटिंग समकक्षता त्रुटि | ≤120 | μm | |
| कोटिंग नॉन-सर्कुलर | ≤8 | % | |
| रंगीन कोटिंग का व्यास | 250.0±15 | μm | |
| यांत्रिक विशेषता | |||
| कर्लिंग (रेडियस) | ≥4 | m | |
| प्रूफ तनाव | >0.69 | औसत | |
| कोटिंग स्ट्रिप बल | औसत मूल्य शिखर मूल्य |
1.0-5.0 1.3-8.9 |
एन एन |
| गतिशील तनाव संक्षारण संवेदनशीलता पैरामीटर (एनडी मान) | ≥20 | ||
