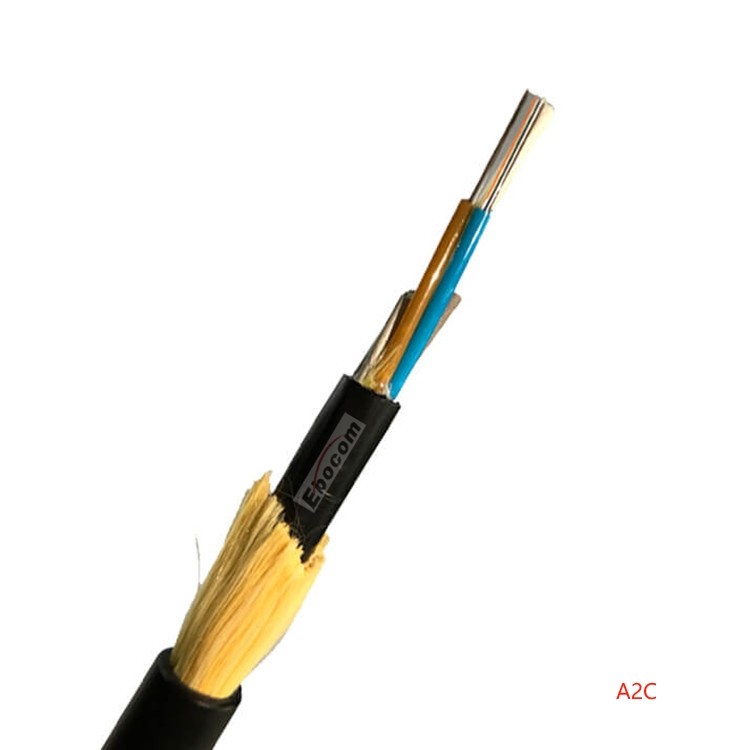

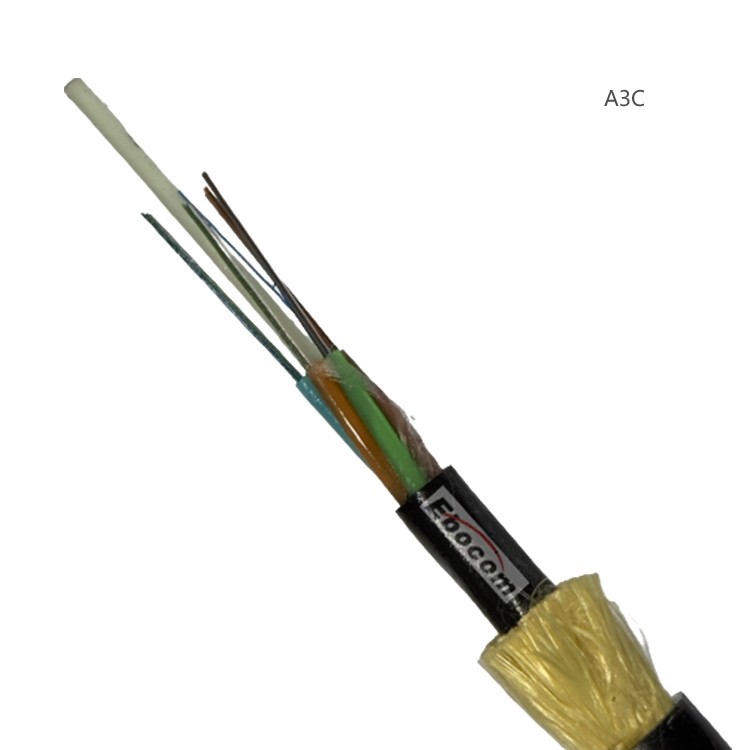

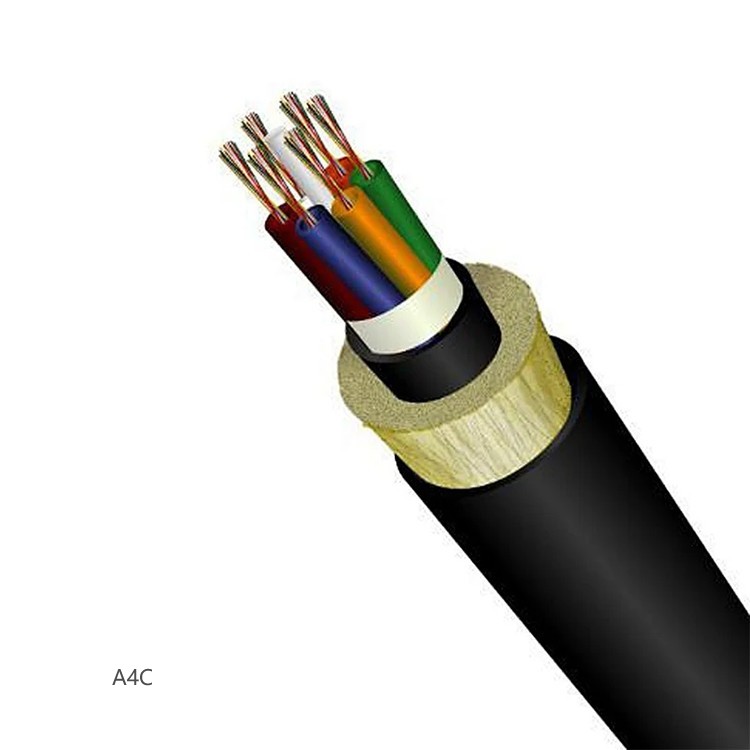

लेयर-स्ट्रैन्ड एडीएसएस फाइबर ऑप्टिक केबल
एडीएसएस फाइबर ऑप्टिक केबल

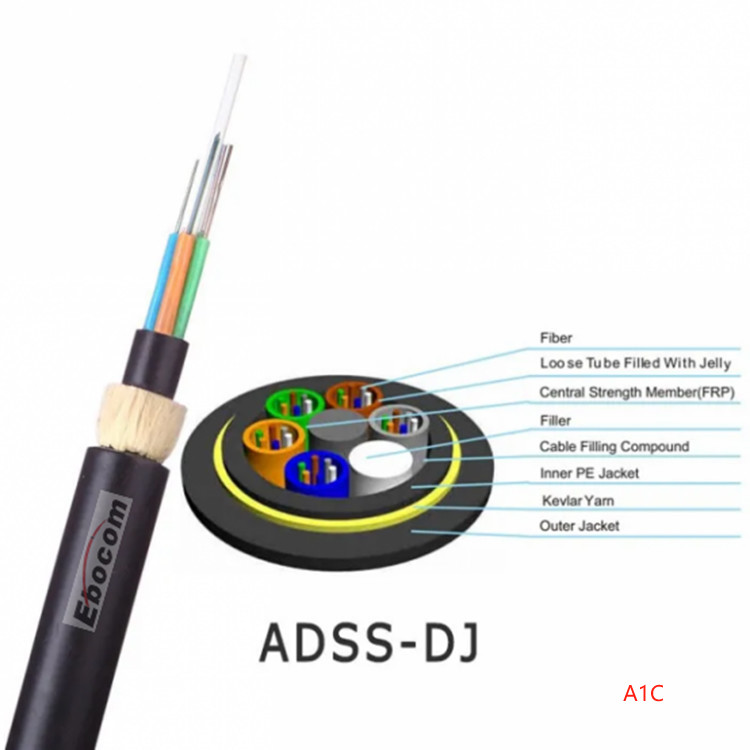

ऑप्टिकल फाइबर और पानी-अवरोधक मलहम एक ही समय में परत-स्ट्रैंड ADSS ऑप्टिकल केबल में फाइबर के ढीले ट्यूब में जोड़ा जाता है,और फिर विभिन्न ढीले ट्यूबों केंद्रीय ताकत सदस्य (आमतौर पर एफआरपी) पर घुमाया जाता हैअरामाइड यार्न, अंततः पीई या एटी शीट के साथ बाहर निकाला गया।इस संरचना के एडीएसएस फाइबर ऑप्टिक केबल ढीली ट्यूब और केंद्रीय शक्ति सदस्य के भरने मलहम पूरी तरह से एक साथ मुड़ रहे हैं इसके जलरोधक प्रदर्शन सुनिश्चित करने के लिए, और विभिन्न आवश्यकताओं के अनुसार विभिन्न विरोधी पक्षीय दबाव उपाय हैं।
एडीएसएस फाइबर ऑप्टिक केबल की विशेषताएं:
- ADSS फाइबर ऑप्टिक केबल बिजली के बिना स्थापित किया जा सकता है;
- हल्के वजन, छोटे केबल व्यास, टावर पर छोटा भार;
- 1200 मीटर तक का बड़ा दायरा;
- पॉलीएथिलीन शीट को अपनाएं, जिसमें विद्युत संक्षारण के प्रति अच्छा प्रतिरोध है।
- गैर धातु संरचना, बिजली सुरक्षा;
- आयातित अरामाइड फाइबर, अच्छा तन्यता प्रदर्शन और तापमान प्रदर्शन, उत्तर में खराब मौसम के लिए उपयुक्त;
- लंबे जीवन, सेवा जीवन 30 वर्ष तक पहुंच सकता है।
बहुविध प्रजनन विधियाँः
विभिन्न अवसरों जैसे ओवरहेड, प्रत्यक्ष दफन, पाइपलाइन, पानी के नीचे आदि के लिए उपयुक्त, अतिरिक्त लंबाई को बेहतर ढंग से नियंत्रित किया जाता है, और कोर की संख्या बड़ी होती है।
यांत्रिक प्रदर्शन:
| पद | इकाई | विनिर्देश | ||||||||||||
| फाइबर की संख्या | चार से आठ | 10 से 18 | 14 से 24 | 38 से 48 | 38 से 48 | 50~60 | 62 से 72 | 74 से 84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| केबल का वजन | किलोग्राम/किमी | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| स्पैन | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| ईडीएस | KN | 1.5 | ||||||||||||
| एमएटी | KN | 4 | ||||||||||||
| आरटीएस | KN | 10 | ||||||||||||
| मिन. झुकने की त्रिज्या (गतिशील) | मिमी | 20D | ||||||||||||
| मिन. झुकने की त्रिज्या (स्थिर) | मिमी | 10D | ||||||||||||
| खिंचाव शक्ति स्थापित करना | एन | 1350 | ||||||||||||
| परिचालन तापमान | °C | -40~+70 | ||||||||||||
| भंडारण तापमान | °C | -40~+60 | ||||||||||||
| स्थापना तापमान | °C | 15 | ||||||||||||
| हवा की गति स्थापित करना | m/s | 0 | ||||||||||||
| अधिकतम तापमान हवा की गति | °C | 5 | ||||||||||||
| अधिकतम हवा की गति | m/s | 25 | ||||||||||||
| तापमान अधिकतम। बर्फ | °C | -5 | ||||||||||||
| अधिकतम हवा की गति. बर्फ | m/s | 10 | ||||||||||||
| बर्फ की परत की मोटाई | मिमी | 5 | ||||||||||||
| साग स्थापित करना | % | 1.86 | ||||||||||||
केबल पैरामीटर:
| पद | विनिर्देश | |||||||||||||
| फाइबर की संख्या | चार से आठ | 10 से 18 | 14 से 24 | 38 से 48 | 38 से 48 | 50~60 | 62 से 72 | 74 से 84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| ढीली ट्यूबों की संख्या | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| भरने की संख्या | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| रंगीन कोटिंग फाइबर | बाहरी व्यास | 245±10μm | ||||||||||||
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, नीला | |||||||||||||
| | बाहरी व्यास | 2.0±0.1 मिमी | ||||||||||||
| सामग्री | पीबीटी | |||||||||||||
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, नीला | |||||||||||||
| भरने वाला यौगिक (ट्यूब) | टिक्सोट्रोपिक जेली | |||||||||||||
| | केंद्र शक्ति सदस्य सामग्री | एफआरपी | ||||||||||||
| केंद्र शक्ति सदस्य व्यास | 2.2mm2 | |||||||||||||
| अरमाइड यार्न | ||||||||||||||
| अरामाइड यार्न सेक्शन | 4.6mm2 | |||||||||||||
| जल अवरुद्ध करना | जल अवरुद्ध टेप/ पानी से फुलने योग्य सामग्री | |||||||||||||
| | मोटाई | 2.0 मिमी | ||||||||||||
| व्यास | 9.5 मिमी | 9.5 मिमी | 9.5 मिमी | 9.8 मिमी | 9.8 मिमी | 10 मिमी | 10.5 मिमी | 11.5 मिमी | 12 मिमी | 12.5 मिमी | 13.5 मिमी | 14 मिमी | 14.5 मिमी | |
| सामग्री | पीई/एटी | |||||||||||||
| रंग | काला | |||||||||||||
