सभी डाइलेक्ट्रिक स्व-समर्थन फाइबर ऑप्टिक केबल एकल जैकेट ADSS 12 24 48 संचार के लिए कोर
ADSS फाइबर ऑप्टिक केबल 48 कोर
,डायलेक्ट्रिक स्व-समर्थन फाइबर केबल
,एकल जैकेट एडीएसएस संचार केबल

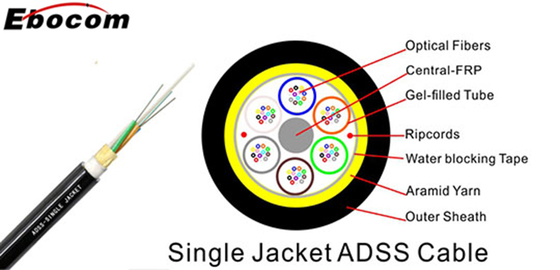

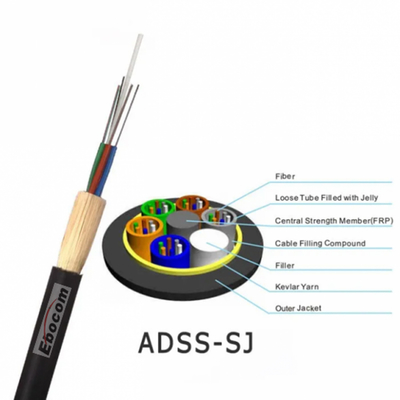

विवरण
विशेषताएँ
ऑल-डाईइलेक्ट्रिक:
पूरी तरह से गैर-धात्विक, इन्सुलेट सामग्री से बना है, जो केबल से होकर विद्युत प्रवाह को गुजरने से रोकता है और इसे उच्च-वोल्टेज लाइनों के पास उपयोग के लिए सुरक्षित बनाता है।
सेल्फ-सपोर्टिंग:
केबल की आंतरिक संरचना अपने स्वयं के वजन और बाहरी भार का समर्थन करने के लिए पर्याप्त यांत्रिक शक्ति प्रदान करती है, जिससे एक अलग धातु समर्थन तार की आवश्यकता समाप्त हो जाती है।
वाटर-ब्लॉकिंग:
केबल के अंदर ढीली ट्यूबों को नमी से ऑप्टिकल फाइबर की रक्षा करने और स्थिर प्रदर्शन सुनिश्चित करने के लिए एक वाटर-ब्लॉकिंग जेल से भरा जाता है।
SZ स्ट्रैंडिंग:
फाइबर ऑप्टिक ट्यूबों को केबल के अंदर रिवर्स-ऑसिलेटेड (या SZ-स्ट्रैंडेड) किया जाता है, जो मध्य-स्पैन एक्सेस को आसान बनाने के लिए ढीलापन प्रदान करता है और स्थापना तनाव और पर्यावरणीय परिस्थितियों से फाइबर की रक्षा करता है।
उच्च शक्ति:
ADSS केबल लंबी अवधि और मांग वाले एरियल अनुप्रयोगों के लिए आवश्यक उच्च यांत्रिक शक्ति प्रदान करने के लिए, अरामिड यार्न जैसे सुदृढीकरण तत्वों को शामिल करते हैं।
ट्रैक-रेसिस्टेंट जैकेट:
विद्युत क्षेत्रों में स्थापना के लिए, क्षरण और ड्राई-बैंड आर्चिंग क्षति को रोकने के लिए एक विशेष ट्रैक-रेसिस्टेंट पॉलीइथिलीन (TRPE) बाहरी जैकेट उपलब्ध है।
भौतिक पैरामीटर
| स्पैन(मी) | बर्फ+हवा:0मिमी+35मी/सेकंड | बर्फ+हवा:12मिमी+30मी/सेकंड | ||||||
|---|---|---|---|---|---|---|---|---|
| केबल ओ.डी.(मिमी/इंच) | केबल वजन (किग्रा/किमी)/(एलबी/केएफटी) | अधिकतम कार्यशील तनाव(एन/एलबी) | अधिकतम .सैग(%) | केबल ओ.डी.(मिमी/इंच) | केबल वजन (किग्रा/किमी)/(एलबी/केएफटी) | अधिकतम कार्यशील तनाव(एन/एलबी) | अधिकतम .सैग(%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* उपरोक्त तालिका सभी उपलब्ध प्रकारों को कवर नहीं करती है। विभिन्न स्पैन और सैग वातावरण के अनुसार ग्राहक के अनुरोध पर अन्य ADSS केबल का निर्माण किया जा सकता है।
| न्यूनतम झुकने का त्रिज्या: | अधिकतम संपीड़ित भार: | 4000N | |
| स्थापना के दौरान: | 20×ओडी | बार-बार प्रभाव: | 4.4 एन.एम (जे) |
| ऑपरेशन के दौरान | अनार्मर्ड केबलों के लिए 10×ओडी | ट्विस्ट (टॉर्शन): | 180×10 बार, 125×ओडी |
| आर्मर्ड केबलों के लिए 20×ओडी | चक्रीय झुकना: | 100 चक्र | |
| तापमान सीमा: | |||
| ऑपरेटिंग तापमान सीमा: | -40℃(-40℉) से +70℃(+158℉) | क्रश प्रतिरोध: | 263N/cm (1250lb/in) |
| भंडारण तापमान सीमा: | -50℃(-58℉) से +70℃(+158℉) |
