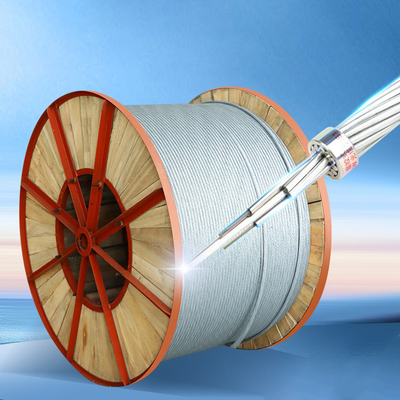

OPGW ऑप्टिकल फाइबर केबल SM 24 कोर पावर सिस्टम उच्च वोल्टेज ग्राउंड वायर संचार निर्माण
एसएम ओपीजीडब्ल्यू फाइबर ऑप्टिक केबल
,24 कोर OPGW फाइबर ऑप्टिक केबल
ओपीजीडब्ल्यू ऑप्टिकल फाइबर केबल एसएम 24 कोर

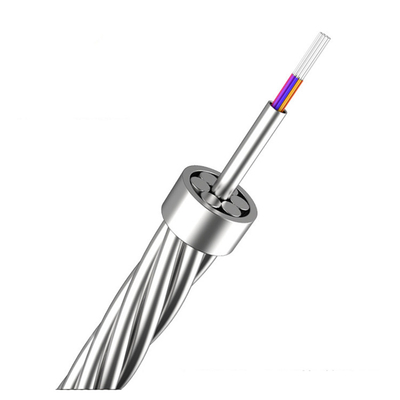

एक केंद्रीय स्टेनलेस स्टील ट्यूब (जिसके अंदर ऑप्टिकल फाइबर होता है) को एल्यूमीनियम-क्लेटेड स्टील (एसीएस) या मिश्रित एसीएस और एल्यूमीनियम मिश्र धातु के तारों की एकल या दोहरी परतों से घिरा हुआ है।एल्यूमिनाइज्ड स्टेनलेस स्टील ट्यूब का डिजाइन बेहतर दोष वर्तमान और बिजली के झटके प्रतिरोध प्राप्त करने के लिए एल्यूमीनियम के क्रॉस-सेक्शन को बढ़ाता हैयह उन ट्रांसमिशन लाइनों के लिए उपयुक्त है जिनके लिए छोटे व्यास और बड़े दोष प्रवाह की आवश्यकता होती है।
फाइबर ऑप्टिक केबल OPGW विशेषताएंः
1) ओपीजीडब्ल्यू ऑप्टिकल केबल का व्यास छोटा है, टॉवर पर अतिरिक्त भार छोटा है, और तन्य शक्ति उच्च है।
2) उत्कृष्ट स्ट्रैन्डिंग तकनीक फाइबर को अच्छी अतिरिक्त लंबाई देती है और फाइबर को ट्यूब में स्वतंत्र रूप से चलने की अनुमति देती है।यह फाइबर ऑप्टिक्स तनाव मुक्त रखता है जब केबल तनाव के अधीन है.
3) ऑप्टिकल फाइबर एक स्टेनलेस स्टील ट्यूब द्वारा संरक्षित है।
फाइबर ऑप्टिक केबल ओपीजीडब्ल्यू आवेदनः
पुराने जमीनी तारों और नई उच्च वोल्टेज जमीनी तार संरचनाओं के प्रतिस्थापन के लिए अनुकूलित करें।
बिजली सुरक्षा और शॉर्ट सर्किट के प्रवाह की आवश्यकता वाली लाइनों पर लागू होता है।
तकनीकी डेटा:
| पद | इकाई | तकनीकी पैरामीटर |
| फाइबर का प्रकार | / | जी.652 |
| फाइबर क्षीणन | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| रैखिक विस्तार गुणांक | ×10-6/oC | 13.9 |
| डीसी-प्रतिरोध (20 oC पर) | Ω/किमी | 0.52 |
| लघु धारा (१ सेकंड, ४० डिग्री सेल्सियस~२०० डिग्री सेल्सियस) | kA | 6.5 |
| लघु धारा क्षमता (१ सेकंड, ५०°C से २००°C) |
kA2.S | 126.8 |
| अधिकतम अनुमत तापमान | oC | 200 |
| अधिकतम अनुमत तनाव (40% आरटीएस) | kN | 43.92 |
| दैनिक तनाव (25%RTS) | kN | 21.96 |
| न्यूनतम अनुमत झुकने की त्रिज्या | कार्यरत: मिमी | 228 |
| स्थापनाः मिमी | 300 | |
| भंडारण और स्थापना का तापमान | भंडारण oC | -40 ~ +80 |
| स्थापना oC | -10 ~ +50 |
