24 कोर OPGW ऑप्टिकल फाइबर कंपोजिट ओवरहेड ग्राउंड वायर ACS स्ट्रैंडेड स्ट्रक्चर
24 कोर OPGW फाइबर ऑप्टिक केबल
,OPGW ओवरहेड ग्राउंड वायर ACS
,स्ट्रैंडेड स्ट्रक्चर OPGW केबल
उत्पाद विवरण
यह एबोकॉम 24 कोर ओपीजीडब्ल्यू (ऑप्टिकल ग्राउंड वायर) फाइबर ऑप्टिक केबल फंसे हुए परत संरचना के लिए विशेष रूप से डिज़ाइन किया गया है उच्च-वोल्टेज बिजली पारेषण लाइनें जिन्हें दोनों की आवश्यकता होती है ग्राउंडिंग और संचार एक ही केबल में क्षमताएं।

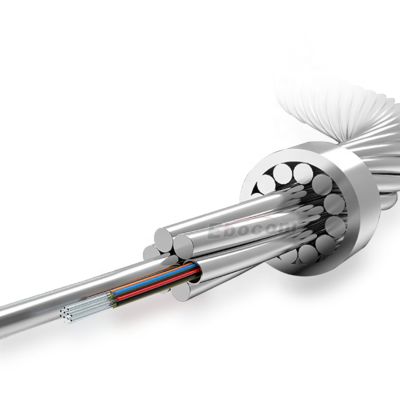

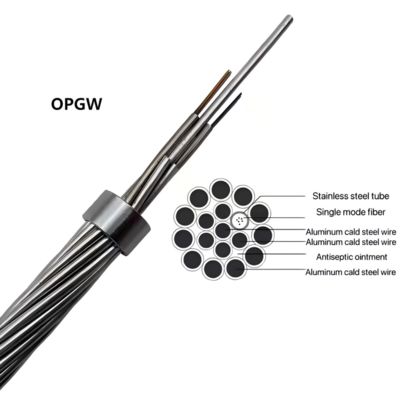

यह संरचना स्टेनलेस स्टील ट्यूब में निहित ऑप्टिकल फाइबर की सुविधा देती है, जो एल्यूमीनियम-क्लैड स्टील और एल्यूमीनियम मिश्र धातु के तारों के साथ फंसे हुए हैं एक कॉम्पैक्ट, उच्च-शक्ति केबल बनाने के लिए।
यह डिज़ाइन उत्कृष्ट तन्यता प्रदर्शन, विद्युत चालकता और बिजली संरक्षण प्रदान करता है, जो इसे लंबी-अवधि की स्थापना और कठोर वातावरण के लिए उपयुक्त बनाता है।
मुख्य विशेषताएं
-
24 कोर ऑप्टिकल फाइबर: बिजली ग्रिड संचार प्रणालियों के लिए स्थिर और उच्च गति डेटा ट्रांसमिशन प्रदान करता है।
-
फंसे हुए परत डिजाइन: बेहतर यांत्रिक सुरक्षा के लिए एल्यूमीनियम-क्लैड स्टील और एल्यूमीनियम मिश्र धातु के तारों के साथ फंसे हुए ऑप्टिकल फाइबर के साथ स्टेनलेस स्टील ट्यूब।
-
दोहरी कार्यक्षमता: ट्रांसमिशन सिस्टम में ग्राउंडिंग वायर और संचार माध्यम दोनों के रूप में कार्य करता है।
-
उच्च तन्यता शक्ति: 110kV–500kV ट्रांसमिशन लाइनों में लंबी-अवधि की स्थापना के लिए आदर्श।
-
उत्कृष्ट संक्षारण प्रतिरोध: एल्यूमीनियम-क्लैड स्टील तारों के साथ सभी-धातु संरचना बाहरी वातावरण में लंबे समय तक सेवा जीवन सुनिश्चित करती है।
-
कुशल पावर लाइन एकीकरण: ऑप्टिकल संचार और पावर ग्राउंडिंग को मिलाकर नेटवर्क निर्माण को सरल बनाता है।
-
अनुकूलन योग्य विकल्प: बाहरी व्यास, फाइबर प्रकार और तार विन्यास को परियोजना आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।
अनुप्रयोग
-
पावर ग्रिड संचार और एससीएडीए सिस्टम
-
ट्रांसमिशन और सबस्टेशन निगरानी
-
उच्च-वोल्टेज लाइन संचार नेटवर्क
-
स्मार्ट ग्रिड और उपयोगिता स्वचालन सिस्टम
-
उच्च तन्यता भार की आवश्यकता वाली लंबी दूरी की ओवरहेड स्थापना
तकनीकी विनिर्देश
| आइटम | विनिर्देश |
|---|---|
| फाइबर प्रकार | ITU-T G.652D / G.657A1 सिंगल मोड |
| फाइबर गणना | 24 कोर |
| संरचना प्रकार | फंसे हुए परत ओपीजीडब्ल्यू (स्टेनलेस स्टील ट्यूब + एसीएस/एए तार) |
| शक्ति सदस्य | एल्यूमीनियम-क्लैड स्टील (एसीएस) / एल्यूमीनियम मिश्र धातु |
| बाहरी व्यास | 10.0–18.0 मिमी (अनुकूलन योग्य) |
| तन्यता शक्ति | 50–180 kN (विन्यास पर निर्भर करता है) |
| शॉर्ट सर्किट करंट | 10–25 kA / 1s (अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| मानक | IEC 60794 / IEEE 1138 / ITU-T G.652D / GB/T 7424 |
एबोकॉम के लाभ
-
पेशेवर ओपीजीडब्ल्यू निर्माता: वैश्विक बिजली उपयोगिताओं के लिए ओपीजीडब्ल्यू और एडीएसएस केबल के उत्पादन में 12 से अधिक वर्षों का अनुभव।
-
उच्च उत्पादन क्षमता: 2 स्टेनलेस स्टील ट्यूब लाइनें + 5 ओपीजीडब्ल्यू स्ट्रैंडिंग लाइनें बड़े ऑर्डर के लिए भी समय पर डिलीवरी सुनिश्चित करती हैं।
-
गुणवत्ता जिस पर आप भरोसा कर सकते हैं: प्रत्येक रील सख्त ऑप्टिकल क्षीणन, तन्यता और मरोड़ परीक्षण से गुजरती है।
-
अनुकूलित इंजीनियरिंग समाधान: विभिन्न वोल्टेज स्तरों, स्पैन और पर्यावरणीय स्थितियों के लिए अनुकूलित डिज़ाइन उपलब्ध हैं।
-
वैश्विक परियोजना अनुभव: प्रमुख बिजली पारेषण नेटवर्क के लिए एशिया, अफ्रीका, मध्य पूर्व और दक्षिण अमेरिका में व्यापक रूप से लागू किया गया।
