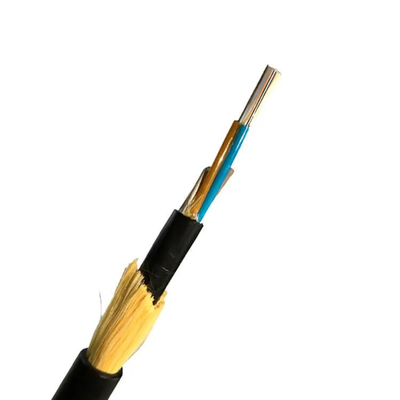

नेटवर्क संचार के लिए उत्कृष्ट तन्यता ADSS फाइबर ऑप्टिक केबल 12-144 कोर सिंगल डबल जैकेट
| उत्पत्ति के प्लेस | शेडोंग, चीन |
|---|---|
| ब्रांड नाम | OEM |
| प्रमाणन | ISO TLC |
| मॉडल संख्या | एडीएसएस-24बी1.3 |
| न्यूनतम आदेश मात्रा | 1000 मीटर |
| मूल्य | EXW $0.4/M |
| पैकेजिंग विवरण | 1। आयरन-वुडन ड्रम या नॉन-फ्यूमिगेशन वुडन ड्रम, सामान्य लकड़ी के ड्रम। 2। ड्रम का आकार डिज़ाइन किया ज |
| प्रसव के समय | 5-8 दिन |
| भुगतान शर्तें | टी / टी, एल / सी |
| आपूर्ति की क्षमता | 50000kms/दिन |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| फाइबर का प्रकार | G652D/G657A1 A2 | फाइबर की गिनती | 2-288 कोर |
|---|---|---|---|
| शक्ति सदस्य | एफआरपी | जैकेट | पी.ई |
| जैकेट का रंग | काला | ब्रांड | ओईएम |
| प्रमुखता देना | नेटवर्क संचार एडीएसएस फाइबर ऑप्टिक केबल,उत्कृष्ट तन्यता एडीएसएस फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
विवरण
यह "ऑल डायलेक्ट्रिक सेल्फ-सपोर्टिंग (एडीएसएस) " केबल छोटी, मध्यम और लंबी दूरी के हवाई सेल्फ-सपोर्टिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।एडीएसएस केबल केबल टीवी ऑपरेटरों के लिए एक तेज़ और किफायती तैनाती विधि प्रदान करता हैयह मध्यम और छोटी अवधि की स्थितियों और जटिल इलाकों जैसे नदियों, पहाड़ों आदि में बिजली ट्रांसमिशन सिस्टम के लिए उपयुक्त है। स्पष्टीकरण

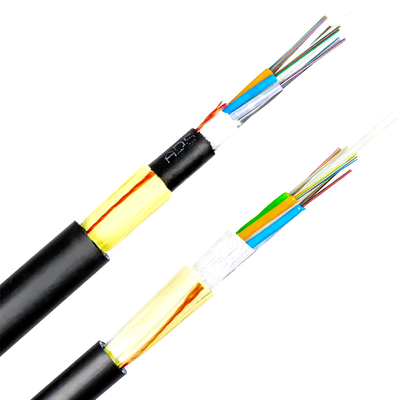

केबल में 5 से 36 बंडल होते हैं जिनमें ट्यूब या फिलर होते हैं, जो केंद्रीय सुदृढीकरण के चारों ओर तीन परतों तक लपेटे जाते हैं और एक पीई बाहरी आवरण के साथ तय होते हैं। प्रत्येक ट्यूब में 6 से 12 फाइबर होते हैं।सभी कोर फाइबर जलरोधक गोंद से भरे होते हैंभरने का उपयोग केबल के आकार को बनाए रखने के लिए किया जा सकता है।
पानी से निगलने योग्य टेप को केबल के कोर के चारों ओर सर्पिल में लपेटा जाता है। केबल की परिधि को मजबूत करने के लिए अरामिड तारों को सर्पिल में व्यवस्थित किया जाता है।बाहरी आवरण अरामीड तारों की एक परत को कसकर लपेटता हैकेबल शीट में एक वैकल्पिक आंतरिक पॉलीइथिलीन शीट और एक बाहरी पॉलीइथिलीन या एटी (एंटी स्लिड) शीट शामिल है। जब केबल सतह पर प्रेरित वोल्टेज 12KV से अधिक हो,एटी बाहरी आवरण सामग्री का प्रयोग किया जाता हैएटी बाहरी आवरण के साथ, कार्य बिंदु पर अधिकतम विद्युत क्षेत्र की ताकत 35 केवी तक पहुंच सकती है। लंबी दूरी के अनुप्रयोगों के लिए, एक दो-परत आवरण डिजाइन पर विचार किया जा सकता है।वैकल्पिक खींच तारों को आसानी से हटाने के लिए आवरण परत के नीचे रखा जा सकता है.
भौतिक मापदंड
| स्पैन (m) | बर्फ+हवाः0 मिमी+35 मीटर/सेक | बर्फ+हवा:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| केबल ओ.डी. ((मिमी/इंच) | केबल वजन (किग्रा/किमी) | अधिकतम.कार्य तनाव ((एन/पाउंड) | अधिकतम.Sag ((%) | केबल ओ.डी. ((मिमी/इंच) | केबल वजन (किग्रा/किमी) | अधिकतम.कार्य तनाव ((एन/पाउंड) | अधिकतम.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
उपरोक्त तालिका सभी उपलब्ध प्रकारों को कवर नहीं करती है। अन्य एडीएसएस केबलों को ग्राहक के अनुरोध पर विभिन्न स्पैन और सॉग वातावरण के अनुसार निर्मित किया जा सकता है।
| न्यूनतम झुकने की त्रिज्या: | अधिकतम संपीड़न भारः | 4000N | |
| स्थापना के अधीन: | 20×OD | दोहराया प्रभाव: | 4.4 एन.एम. (ज) |
| संचालन के दौरान | 10×OD गैर बख्तरबंद केबलों के लिए | मोड़ (टॉर्शन): | 180×10 गुना, 125×OD |
| बख्तरबंद केबलों के लिए 20×OD | चक्रवर्ती फ्लेक्सिंग: | 100 चक्र | |
| तापमान सीमाः | |||
| ऑपरेटिंग तापमान सीमाः | -40°C ((-40°F) से +70°C ((+158°F) | क्रश प्रतिरोधः | 263N/cm (1250lb/in) |
| भंडारण तापमान सीमाः | -50°C ((-58°F) से +70°C ((+158°F) |
