ओपीजीडब्ल्यू फाइबर ऑप्टिकल केबल इलेक्ट्रिको कम्पोजिट लो वोल्टेज कम्पोजिट लो वोल्टेज इलेक्ट्रिक ग्राउंड वायर सेंटर ट्यूब

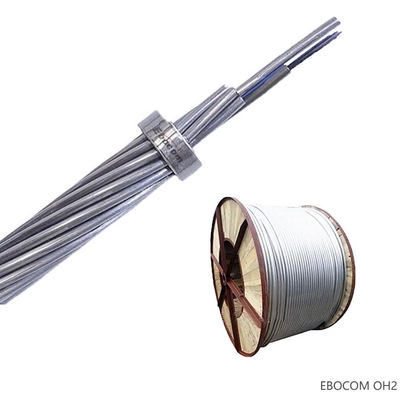

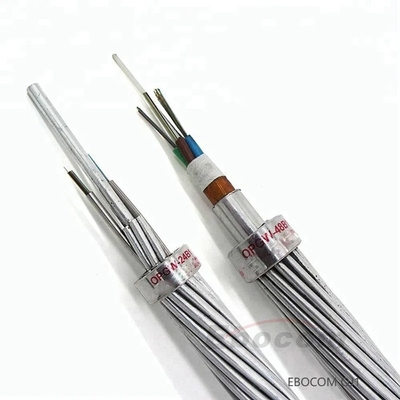

समग्र ओपीजीडब्ल्यू फाइबर ऑप्टिक केबल

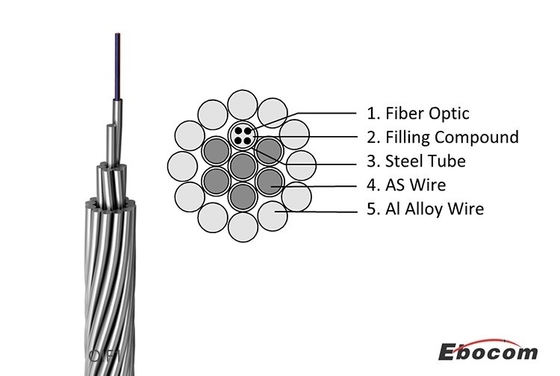

ऑप्टिकल फाइबर को एक सील, पानी-अवरोधक स्टेनलेस स्टील ट्यूब में ढीला रखा जाता है और पानी-अवरोधक केबल पेस्ट से भरा जाता है।स्टील ट्यूब काम और इन्सुलेशन के दौरान ऑप्टिकल फाइबर के लिए सुरक्षा प्रदान करता है. ट्यूब के बाहर एल्यूमीनियम परत वैकल्पिक है. स्टेनलेस स्टील केबल के केंद्र में स्थित है,एक या एक से अधिक परतों के एल्यूमीनियम लेपित स्टील और एल्यूमीनियम रैपिंग तार से संरक्षितएल्यूमीनियम से ढकी हुई इस्पात तारों को एक कॉम्पैक्ट संरचना बनाने के लिए चारों ओर हल्के व्यक्ति में एक ट्रैपेज़ॉइडल आकार में वितरित किया जाता है।तार कठोर स्थापना और परिचालन स्थितियों का सामना करने के लिए यांत्रिक शक्ति प्रदान करता है और, शॉर्ट सर्किट की स्थिति में, चालकता के लिए तापमान वृद्धि को नियंत्रित करता है।
ओपीजीडब्ल्यूफाइबर केबल की विशेषताएं:
- ओपीजीडब्ल्यू ऑप्टिकल केबल की कवच परत में अच्छी यांत्रिक शक्ति विशेषताएं हैं, इसलिए ऑप्टिकल फाइबर को घर्षण और तन्यता तनाव से अच्छी तरह से संरक्षित किया जा सकता है,यह सुनिश्चित करना कि ऑप्टिकल फाइबर बाहरी ताकतों से क्षतिग्रस्त न हो.
- ओपीजीडब्ल्यू ऑप्टिकल केबल की कवच परत में अच्छा एंटी-लाइटनिंग डिस्चार्ज प्रदर्शन और शॉर्ट सर्किट वर्तमान अधिभार क्षमता है।ऑप्टिकल फाइबर अभी भी बिजली और शॉर्ट सर्किट वर्तमान अधिभार की स्थिति में सामान्य रूप से काम कर सकते हैं.
- ओपीजीडब्ल्यू ऑप्टिकल केबल को सीधे किसी भी स्पैन के पावर पोल के ग्राउंड वायर हैंगिंग प्वाइंट पर एक ओवरहेड ग्राउंड वायर के रूप में स्थापित किया जा सकता है।
- केबल व्यास छोटा है और वजन हल्का है, जो टॉवर के लिए एक बड़ा अतिरिक्त भार नहीं लाएगा; ऑपरेटिंग तापमान -40 ̊ + 70 °C है
आवेदनः
- 110kV से अधिक उच्च वोल्टेज वाली लाइनों के लिए, स्पैन अपेक्षाकृत बड़ा होता है (आमतौर पर 250 मीटर से अधिक);
- इसका रखरखाव करना आसान है और लाइन क्रॉसिंग की समस्या को हल करना आसान है, और इसकी यांत्रिक विशेषताएं बड़ी लाइन स्पैनिंग की आवश्यकताओं को पूरा कर सकती हैं;
- ओपीजीडब्ल्यू की बाहरी परत धातु कवच है, जिसका उच्च वोल्टेज विद्युत संक्षारण और अपघटन पर कोई प्रभाव नहीं है।
- ओपीजीडब्ल्यू को निर्माण के दौरान बंद कर दिया जाना चाहिए, और बिजली की कमी का नुकसान अपेक्षाकृत बड़ा है, इसलिए ओपीजीडब्ल्यू का उपयोग 110kV से अधिक नई उच्च वोल्टेज लाइनों में किया जाना चाहिए।
एमऐनटीइक्नीकलपीआरामीटर:
| मॉडल | ऑप्टिकल केबल का क्रॉस सेक्शन | नामित टूटने का बल (kn) | केबल का व्यास (मिमी) | वजन (किग्रा/किमी) |
| ओपीजीडब्ल्यू | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
कंपनी प्रोफ़ाइलः
शेडोंग Yibo Optronics प्रौद्योगिकी कं, लिमिटेड (Ebocom®), 2012 में स्थापित, सुंदर वसंत शहर में स्थित है
यह एक उच्च तकनीक उद्यम है जो ऑप्टिकल केबल और संचार उपकरणों के अनुसंधान और विकास, उत्पादन, बिक्री और सेवा पर ध्यान केंद्रित करता है।ईबोकॉम® अनुसंधान के लिए प्रतिबद्ध है, ऑप्टिकल केबल उत्पादों और संचार के विकास और अनुप्रयोग
हमारे उत्पादों में विभिन्न प्रकार के ऑप्टिकल केबल (आउटडोर/इंडोर ऑप्टिकल केबल, ADSS, OPGW, खनन,
केबल, FTTH ड्रॉप केबल, पैच कॉर्ड और पिगटेल) के साथ ही ऑप्टिकल केबल से संबंधित कनेक्टर, सहायक उपकरण और
दूरसंचार ऑपरेटरों, डेटा केंद्रों, उद्यम नेटवर्क और अन्य संचार में व्यापक रूप से उपयोग किया जाता है
बुनियादी ढांचे के क्षेत्र में। उत्पादों को सख्ती से राष्ट्रीय मानकों को लागू करते हैं और ISO9001, ISO14001, ISO45001, ISO50001, TLC प्रमाणन प्राप्त किया है,और राष्ट्रीय रेडियो और टेलीविजन प्रशासन नेटवर्क पहुँच प्रमाणनईबोकॉम के पास 3 आविष्कार पेटेंट और 27 उपयोगिता मॉडल पेटेंट भी हैं। ईबोकॉम® अनुसंधान एवं विकास नवाचार पर ध्यान केंद्रित करता है और बदलती जरूरतों को पूरा करने के लिए प्रौद्योगिकी में लगातार प्रगति करता है।
कंपनी सक्रिय रूप से उन्नत विदेशी उत्पादन उपकरण और निरीक्षण उपकरण (ऑप्टिकल फाइबर रंग उपकरण, माध्यमिक कोटिंग उपकरण,ओपीजीडब्ल्यू यूनिट ट्यूब उत्पादन उपकरण, सटीक ऑप्टिकल फाइबर डिटेक्टर) और उत्पादों की उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए उन्नत घरेलू और विदेशी प्रक्रिया प्रौद्योगिकी को अवशोषित करता है।उत्पाद की गुणवत्ता सुनिश्चित करने के लिए, कंपनी ने एक सख्त प्रबंधन प्रणाली स्थापित की है और सभी स्तरों पर उत्पादन प्रक्रिया के हर चरण की जांच करती है।ईबोकॉम® ने कई सम्मान जीते हैं, जैसे कि "उच्च तकनीक उद्यम", "गज़ल उद्यम", "विशेष विशेष नए विशेष और परिष्कृत उद्यम", शेडोंग प्रांत उत्कृष्ट प्रबंधन नवाचार उद्यम","एएए क्रेडिट यूनिट" , "अनुबंध-पालन करने वाली और क्रेडिट योग्य इकाई", आदि।
