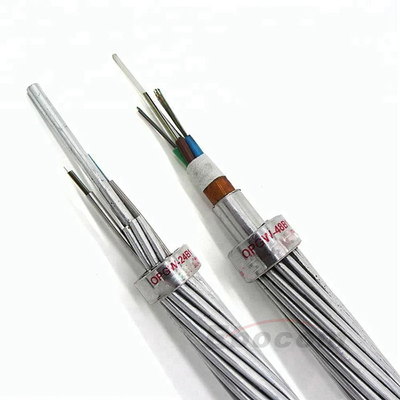

OPGW-48B1-100 118.8;66.2 ग्राउंड वायर केबल 48 72 288 कोर टॉवर कम्यून इंफ्रास्ट्रक्चर के लिए

उत्पाद का वर्णन:

ऑप्टिकल ग्राउंड वायर(जिसे एकओपीजीडब्ल्यूया, आईईईई मानक में, एकऑप्टिकल फाइबर कम्पोजिटओवरहेड ग्राउंड वायर) एक प्रकार का केबल है जिसका उपयोगऊर्ध्वाधर विद्युत लाइनेंइस प्रकार के केबल मेंजमीनीकरणऔरदूरसंचार. एक ओपीजीडब्ल्यू केबल में एक या एक से अधिक ट्यूबलर संरचना होती हैऑप्टिकल फाइबरजिसमें उनके चारों ओर खजूर की परतें होंगीइस्पातऔरएल्यूमीनियम तार. ओपीजीडब्ल्यू केबल उच्च वोल्टेज के शीर्ष के बीच चलाया जाता हैबिजली के खंभे.संवाहककेबल का एक हिस्सा आसन्न टावरों को बांधने का काम करता हैभू-जमीन, और ढाल देता हैउच्च वोल्टेजकंडक्टर सेबिजलीकेबल के भीतर ऑप्टिकल फाइबर का उपयोग उच्च गति से डेटा ट्रांसमिशन के लिए किया जा सकता है, या तो विद्युत उपयोगिता के स्वयं के उद्देश्यों के लिए ट्रांसमिशन लाइन की सुरक्षा और नियंत्रण के लिए,उपयोगिता की अपनी आवाज के लिए औरडाटा संचार, या शहरों के बीच उच्च गति फाइबर इंटरकनेक्शन के रूप में कार्य करने के लिए तीसरे पक्ष को पट्टे पर या बेचा जा सकता है

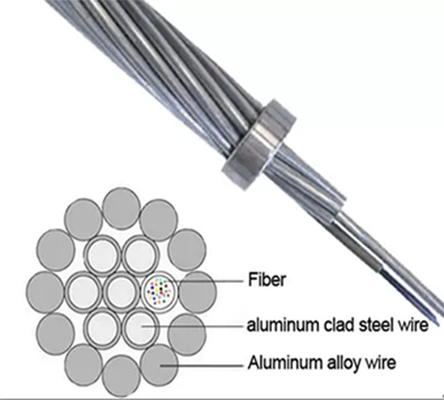

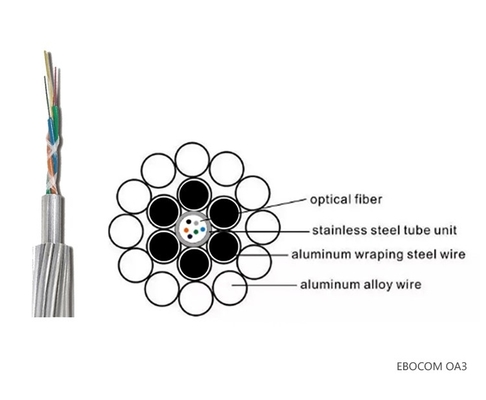

ओपीजीडब्ल्यू की कई अलग-अलग शैलियों बनाई जाती हैं। एक प्रकार में, 8 से 48 ग्लास ऑप्टिकल फाइबर एक प्लास्टिक ट्यूब में रखे जाते हैं। ट्यूब को स्टेनलेस स्टील, एल्यूमीनियम,या एल्यूमीनियम लेपित स्टील ट्यूब, शीशे के रेशों पर तनाव से बचने के लिए फाइबर की कुछ ढीली लंबाई की अनुमति दी जाती है।पानी से फाइबर इकाई की रक्षा के लिए और जंग से इस्पात ट्यूब की रक्षा के लिए बफर ट्यूब वसा के साथ भरे जाते हैं; केबल के अंतराल वसा से भरे होते हैं। ट्यूब एसीएसआर केबल के समान एल्यूमीनियम, एल्यूमीनियम मिश्र धातु या स्टील के तारों के साथ केबल में फंस जाती है। स्टील के तार ताकत प्रदान करते हैं।,और एल्यूमीनियम के तार विद्युत चालकता प्रदान करते हैं। बहुत बड़े फाइबर की गिनती के लिए, एक केबल में 144 फाइबर तक, कई ट्यूबों का उपयोग किया जाता है।

अन्य प्रकारों में, एल्यूमीनियम रॉड के बाहर के चारों ओर कई सर्पिल ग्रूव होते हैं, जिसमें बफर ट्यूबों में फाइबर लगाए जाते हैं। फाइबर यूनिट को प्लास्टिक या स्टील टेप से कवर किया जाता है,और पूरे एल्यूमीनियम और स्टील के तारों से घिरा हुआ है.

व्यक्तिगत फाइबर "लौस बफर" ट्यूबों में हो सकते हैं, जहां ट्यूब का आंतरिक व्यास फाइबर के बाहरी व्यास से बड़ा है,या "सख्त बफर" किया जा सकता है जहां प्लास्टिक बफर सीधे ग्लास पर लेपित हैओपीजीडब्ल्यू के लिए फाइबरएकल-प्रणाली प्रकार।

मुख्य विशेषताएं:

1उच्चदीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए कक्षा ए सामग्री का उपयोग करके गुणवत्ता मानक डिजाइन, परीक्षण और उत्पादन;

2. आसान रखरखाव, आसान लाइन स्पैन, इसके यांत्रिक गुण बड़ी लाइन स्पैन को पूरा कर सकते हैं; ओपीजीडब्ल्यू की बाहरी परत धातु-बख्तरबंद है, जिसका उच्च वोल्टेज जंग और गिरावट पर कोई प्रभाव नहीं है;
3ओपीजीडब्ल्यू का निर्माण बिजली की कमी के कारण होना चाहिए, जिसके परिणामस्वरूप अधिक नुकसान होते हैं, इसलिए 110kv से अधिक उच्च वोल्टेज लाइनों के निर्माण के लिए ओपीजीडब्ल्यू का उपयोग करना चाहिए;
4. ओपीजीडब्ल्यू केबल का प्रयोग मुख्यतः 500 केवी, 220 केवी और 110 केवी 35 केवी लाइनों के लिए किया जाता है, जो बिजली की विफलता, सुरक्षा और अन्य कारकों के कारण सीमित है, ज्यादातर नई लाइनों के लिए उपयोग किया जाता है;
5सील स्टेनलेस स्टील ट्यूब ऑप्टिकल फाइबर के लिए उत्कृष्ट आर्द्रता और चरम पर्यावरण संरक्षण प्रदान करता है।

संरचना एवं तकनीकी विनिर्देश:
